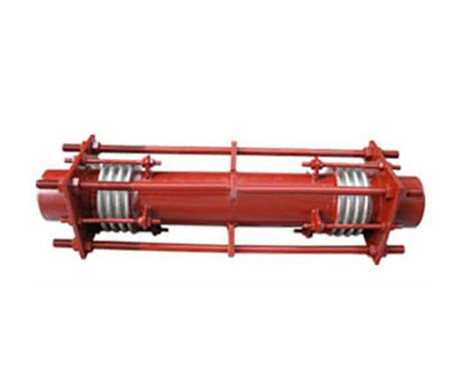

JXH型小拉桿橫向波紋管補償器,由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成。小拉桿不能承受內壓推理。JXH型小拉桿橫向波紋管補償器可以補償彎曲管段的橫向位移和角項位移，同時可以補償軸向位移。JXH型小拉桿橫向波紋管補償器安裝完后，務必將小拉桿上的落幕松開并離開耳片一段距離。
該產品主要利用橡膠的獨特性能。如高彈性、高氣密性、耐介質性和耐候性及耐輻射性等。采用高強度、冷熱穩定性強的聚酯簾布斜交與之復核后經高壓、高溫模壓交聯而成。內部致密度高，能承受較高壓力，彈性變形效果優異。產品結構設計斷面弧高、曲線長、具有較大的多向唯一功能。特別適用于地質條件復雜、沉降幅度大和管道運行中冷熱變化頻繁導致管道損壞的場所。利用橡膠的彈性滑動轉移和變形機械力的傳熱散逸功能有效地消除泵、閥及管道自身的位移物理破壞。因橡膠屬不良傳導材料，所以它又是一種良好的降低震動和噪聲傳遞的理想環保產品。該產品設計內壁光滑，經實際測試，對介質的流速，流量無任何影響，并且永不生銹。基本可以免除有效運動期內的維修。
設計溫度：-20℃～+400℃ 產品代號：JXH 型號標注:JXH波紋管型式-連接形式 壓力-通徑-補償量
|
公稱
|
壓力 0.6Mpa
|
壓力 1.0Mpa
|
壓力 1.6Mpa
|
有效面積 A
|
焊接端管
|
總長
|
重量
|
|||
|
通徑
|
cm 2
|
d × t
|
L
|
kg
|
||||||
|
DN
|
軸向位移 / 軸向鋼度 mm/
|
橫向位移 / 橫向鋼度 mm/
|
軸向位移 / 軸向鋼度 mm/
|
橫向位移 / 橫向鋼度 mm/
|
軸向位移 / 軸向鋼度 mm/
|
橫向位移 / 橫向鋼度 mm/
|
|
mm
|
mm
|
F/H
|
|
|
(N/mm)
|
(N/mm)
|
(N/mm)
|
(N/mm)
|
(N/mm)
|
(N/mm)
|
|
|
|
|
|
100
|
32/210
|
96/8.0
|
28/252
|
86/9.6
|
26/302
|
Dec-78
|
154
|
0.8 × 4
|
1000
|
30
|
|
200/2.0
|
180/2.5
|
162/3.1
|
1500
|
36
|
||||||
|
306/0.89
|
275/1.1
|
248/1.3
|
2000
|
41
|
||||||
|
411/0.50
|
370/0.6
|
333/0.75
|
2500
|
47
|
||||||
|
125
|
33/170
|
83/18
|
31/204
|
78/21.6
|
29/245
|
75/25.9
|
180
|
33 × 4
|
1000
|
39
|
|
115/6.8
|
109/8.2
|
103/9.8
|
1500
|
43
|
||||||
|
198/3.5
|
188/4.2
|
178/5.0
|
2000
|
51
|
||||||
|
269/1.8
|
255/2.2
|
242/2.6
|
2500
|
62
|
||||||
|
150
|
32/290
|
65/21
|
30/348
|
61/25.2
|
27/417
|
58/30.2
|
299
|
59 × 4.5
|
1000
|
42
|
|
136/5.4
|
129/6.5
|
122/7.8
|
1500
|
53
|
||||||
|
107/2.4
|
197/2.9
|
186/3.5
|
2000
|
63
|
||||||
|
279/1.4
|
265/1.68
|
251/2.1
|
2500
|
74
|
||||||
|
200
|
48/326
|
72/47
|
43/391
|
68/56.4
|
40/469
|
65/70.5
|
531
|
19 × 6
|
1000
|
72
|
|
160/11
|
152/13.2
|
144/16.5
|
1500
|
89
|
||||||
|
250/5.0
|
237/6.0
|
225/7.5
|
2000
|
106
|
||||||
|
341/2.8
|
324/3.4
|
291/4.1
|
2500
|
123
|
||||||
|
250
|
46/400
|
127/20
|
43/480
|
114/25
|
38/576
|
108/30
|
774
|
73 × 8
|
1500
|
121
|
|
199/9.0
|
179/10.8
|
170/13.5
|
2000
|
150
|
||||||
|
271/5.0
|
257/6.0
|
231/7.5
|
2500
|
178
|
||||||
|
343/3.2
|
325/3.8
|
293/4.6
|
3000
|
206
|
||||||
|
300
|
59/336
|
134/25
|
56/403
|
127/30
|
50/483
|
121/36
|
1069
|
25 × 8
|
1500
|
146
|
|
213/11
|
202/13.2
|
192/15.8
|
2000
|
179
|
||||||
|
292/6.0
|
277/7.2
|
263/8.6
|
2500
|
213
|
||||||
|
372/3.8
|
353/4.6
|
335/5.4
|
3000
|
246
|
||||||
|
350
|
58/366
|
107/40
|
55/402
|
102/44
|
52/442
|
96/48
|
1263
|
77 × 8
|
1500
|
171
|
|
178/16
|
169/18
|
161/22
|
2000
|
208
|
||||||
|
250/8.5
|
237/10
|
226/12
|
2500
|
245
|
||||||
|
322/5.3
|
306/6.9
|
290/9.6
|
3000
|
282
|
||||||
|
400
|
57/415
|
92/58
|
54/48
|
87/63
|
51/492
|
83/69
|
1612
|
26 × 8
|
1500
|
192
|
|
154/23
|
142/25
|
135/27
|
2000
|
235
|
||||||
|
215/12
|
204/13
|
196/15
|
2500
|
278
|
||||||
|
278/7.7
|
264/9
|
250/11
|
3000
|
321
|
||||||
|
450
|
55/415
|
81/80
|
52/456
|
77/88
|
49/484
|
73/96
|
1995
|
78 × 8
|
1500
|
218
|
|
135/32
|
128/35
|
122/38
|
2000
|
268
|
||||||
|
189/17
|
180/19
|
171/21
|
2500
|
319
|
||||||
|
243/11
|
230/12
|
218/13
|
3000
|
370
|
||||||
|
500
|
90/746
|
36/241
|
72/895
|
32/260
|
58/984
|
29/281
|
2625
|
29 × 10
|
1400
|
535
|
|
68/89
|
62/96
|
56/104
|
1700
|
581
|
||||||
|
102/42
|
92/45
|
83/49
|
2000
|
627
|
||||||
|
126/28
|
113/30
|
102/32
|
2200
|
658
|
||||||
|
166/18
|
149/19
|
134/21
|
2500
|
704
|
||||||
|
198/12
|
178/13
|
160/14
|
2800
|
750
|
||||||
|
600
|
94/820
|
42/208
|
85/886
|
38/224
|
75/948
|
34/242
|
3590
|
30 × 10
|
1500
|
648
|
|
71/102
|
64/110
|
58/118
|
1800
|
702
|
||||||
|
106/47
|
95/51
|
86/55
|
2200
|
775
|
||||||
|
135/30
|
121/32
|
111/35
|
2500
|
830
|
||||||
|
168/21
|
156/23
|
141/25
|
2800
|
884
|
||||||
|
199/14
|
183/15
|
168/17
|
3200
|
957
|
||||||
|
注：大于DN600的產品可定制加工
|
||||||||||
