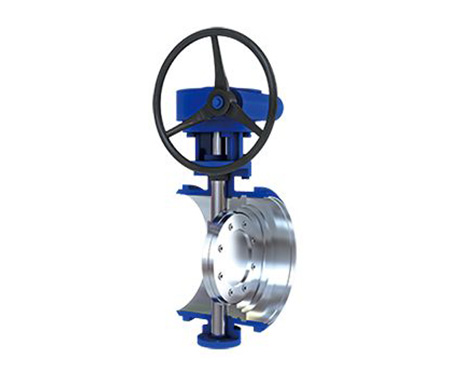

三偏心金屬密封蝶閥具有單，雙向密封結構的閥門，采用金屬密封金屬錐面密封系統和維護要求較低的密封圈，在任何復雜介質和苛刻的使用工況條件下都能使用，能使用頻繁操作的場合，保持高的使用壽命和高的密封性能。
單，雙向金屬密封蝶閥，設計結構緊湊而堅固，具有廣泛的適應性，極佳的調節性能和低的流阻系數，在諸多場合成功的取代了閘閥和球閥，零泄漏的高密封性能，是高溫，高壓截流，限流和調節閥的最佳選擇。
在雙向金屬密封蝶閥的基礎上，設計開發的金屬密封伸縮蝶閥，是蝶閥和伸縮器為一體，對管道在使用中的伸縮進行補償，解決了因管道伸縮造成管道和設備的破壞問題，安全可靠，使用方便。
三偏心金屬密封蝶閥具有單，雙向密封結構的閥門，采用金屬密封金屬錐面密封系統和維護要求較低的密封圈，在任何復雜介質和苛刻的使用工況條件下都能使用，能使用頻繁操作的場合，保持高的使用壽命和高的密封性能。
單，雙向金屬密封蝶閥，設計結構緊湊而堅固，具有廣泛的適應性，極佳的調節性能和低的流阻系數，在諸多場合成功的取代了閘閥和球閥，零泄漏的高密封性能，是高溫，高壓截流，限流和調節閥的最佳選擇。
在雙向金屬密封蝶閥的基礎上，設計開發的金屬密封伸縮蝶閥，是蝶閥和伸縮器為一體，對管道在使用中的伸縮進行補償，解決了因管道伸縮造成管道和設備的破壞問題，安全可靠，使用方便。
蝶閥使用標準：
1、GB標準： 設計制作驗收按GB12238-89的規定，結構長度按GB12221.89的規定。法蘭連接尺寸按GB9113.3-9113.26,GB421 6-84的規定閥門檢驗與試驗按GB/T1392的規定.
2、美標蝶閥：設計制造驗收按AP1609凸耳和平板式蝶閥的規定。設計制造驗收按MSS SP-67-76蝶閥的規定。閥門檢驗與試驗按AP1598的規定。
3、英標蝶閥：設計制造驗收按BS51 55通用鑄造和碳銅蝶閥的規定。
技術性能規范
|
公稱通徑 |
執行標準 |
公稱壓力 |
試驗壓力 （Mpa）
|
氣密試驗
(Mpa) |
||
|
強度 |
正向密封 |
反向密封
|
||||
|
50-3000 |
GB |
0.6，1.0 |
1.5PN |
1.1 PN |
1.1 PN
|
0.6
|
|
1.6，2.5，4.0 |
0.6-0.8 PN
|
|||||
|
公稱通徑 |
執行標準 |
磅級 |
Mpa |
Mpa |
Mpa
|
Mpa
|
|
2-72 |
美標 ANSI
|
150LB |
3.0 |
2.2 |
0.5-0.8Ps
|
0.6
|
|
2-24 |
300LB |
7.5 |
5.5 |
|||
|
4-16 |
600LB |
22.5 |
16.5 |
|||
|
適用介質 |
水 蒸汽 天然氣 燥氣 油品 空氣 |
|||||
|
驅動方式 |
手動 電動 氣動 液動 |
|||||
結構特點：
1、型小輕便，容易拆裝及維修，解決了密封面割傷而無法更換的缺點，可迅速的拆換體和板的密封圈；
2、結構簡單，緊湊，90°運轉開啟迅速；
3、操作省力輕巧；
4、流量特征超于直線調筋性能最佳；
5、近似的零摩擦延畏了閥門的使用壽命；
6、逵到完全密封試驗泄漏為零；
7、更換零件材質使用介質無窮；
可在石油化工，食品，醫療，輕紡，造紙，水電，船舶，供排水冶煉能源等系統上，一切腐觸性，非腐觸性的氣體，液體，半流體以及固體粉末管道上作為調節和截流使用，可在任意位置安裝。
球墨鑄鐵閥門的壓力-溫度等級
|
公稱壓力Mpa |
最高溫度（℃） |
|||||
|
-30-120 |
150 |
200 |
250 |
300 |
350 |
|
|
最大允許工作壓力（Mpa） |
||||||
|
1.6 |
1.6 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
|
2.5 |
2.5 |
2.38 |
2.25 |
2 |
1.75 |
1.38 |
主要部件材質
|
零件名稱 |
材料 |
|
|
閥體 |
WCB WC6 WC9 CF8 HT200 CF8M CF3 CF3M QT400 |
|
|
堆焊 |
CR13 CoCrw 1Cr18Ni9Ti |
|
|
閥體密封面 |
立體 |
CF8 CF8M CF3 CF3M |
|
閥板密封圈 |
Cr13 1Cr18Ni9Ti Ocr18 Ni9Ti |
|
注：客戶訂貨時對材質有要求的請在合同中注明，當管道介質有強腐蝕性時請務必說明，以便為你選用合質的密封材質。
|
溫度（℃） |
各溫度額定值下的最大允許工作壓力 |
|||
|
PN2.0 |
PN5.0 |
PN10 |
PN15 |
|
|
-29-38 |
1.96 |
5.11 |
10.21 |
15.32 |
|
50 |
1.92 |
5.01 |
10.02 |
15.02 |
|
100 |
1.77 |
4.64 |
9.28 |
13.91 |
|
150 |
1.58 |
4.52 |
9.05 |
13.57 |
|
200 |
1.40 |
4.38 |
8.76 |
13.15 |
|
250 |
1.21 |
4.17 |
8.34 |
12.52 |
|
300 |
1.02 |
3.87 |
7.75 |
11.62 |
|
350 |
0.84 |
3.70 |
7.39 |
11.09 |
|
375 |
0.74 |
3.65 |
7.29 |
10.94 |
|
400 |
0.65 |
3.45 |
6.90 |
10.35 |
|
425 |
0.56 |
2.88 |
5.75 |
8.63 |
|
450 |
0.47 |
2.0 |
4.01 |
6.01 |
|
475 |
0.37 |
1.35 |
2.71 |
4.06 |
|
500 |
0.28 |
0.88 |
1.76 |
2.64 |
|
525 |
0.19 |
0.52 |
1.04 |
1.55 |
|
540 |
0.13 |
0.33 |
0.65 |
0.98 |
法蘭和對焊連接WCB標準閥門的壓力—溫度等級
法蘭和對焊連接CF8M類的標準閥門的壓力—溫度等級
|
溫度（℃） |
各溫度額定值下的最大允許工作壓力 |
|||
|
PN2.0 |
PN5.0 |
PN10 |
PN15 |
|
|
-29-38 |
1.90 |
4.96 |
9.92 |
14.89 |
|
50 |
1.84 |
4.80 |
9.60 |
14.37 |
|
100 |
1.59 |
4.15 |
8.30 |
12.45 |
|
150 |
1.44 |
3.75 |
7.50 |
11.25 |
|
200 |
1.32 |
3.44 |
6.87 |
10.31 |
|
250 |
1.21 |
3.21 |
6.41 |
9.62 |
|
300 |
1.02 |
3.05 |
6.11 |
9.16 |
|
350 |
0.84 |
2.93 |
5.87 |
8.80 |
|
375 |
0.74 |
2.89 |
5.78 |
8.68 |
|
400 |
0.65 |
2.86 |
5.73 |
8.59 |
|
425 |
0.56 |
2.85 |
5.70 |
8.54 |
|
450 |
0.47 |
2.8 |
5.64 |
8.46 |
|
475 |
0.37 |
2.80 |
5.60 |
8.40 |
|
500 |
0.28 |
2.78 |
5.56 |
8.34 |
|
525 |
0.19 |
2.58 |
5.16 |
7.74 |
|
550 |
0.13 |
2.50 |
4.99 |
7.49 |
|
575 |
0.13 |
2.28 |
4.56 |
6.86 |
|
600 |
0.13 |
1.98 |
3.96 |
5.94 |
|
625 |
0.13 |
1.58 |
3.16 |
4.74 |
|
650 |
0.13 |
1.25 |
2.50 |
3.74 |
|
675 |
0.13 |
0.98 |
1.97 |
2.95 |
|
700 |
0.13 |
0.77 |
1.54 |
2.3 |
|
725 |
0.13 |
0.62 |
1.25 |
1.86 |
|
750 |
0.13 |
0.48 |
0.96 |
1.44 |
|
775 |
0.13 |
0.38 |
0.75 |
0.13 |
|
800 |
0.10 |
0.30 |
0.61 |
0.91 |
